| 名称：EPLAN Harness proD |
| ·详细描述 |
|
设计以及线束和文档的生成

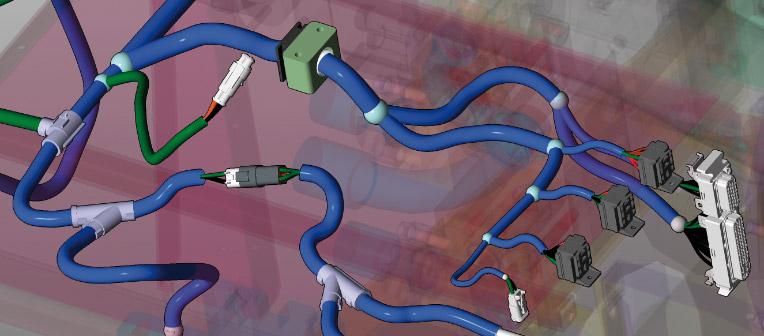

EPLAN Harness proD是一种用于线束的高效设计及文件编制的现代化的三维设计软件。这个系统的优势在于从EPLAN Platform导入布线清单到生成布线并生成相关文档和出版二维的图纸，这些步骤都是自动化的。收集各种MCAD系统内相关机械信息以及与ECAD的连接信息的能力意味着EPLAN Harness proD拥有无缝集成到PDM环境的潜力。这使得即使在没有可用的机械原型时也可以进行电缆线束的设计。简而言之：开发时间被缩短，生产率增加并且工程质量在连续的基础上得到提高。
对设计过程中最重要阶段的简化
在三维空间中通过直观的“点及点击”方法非常容易的定义电缆及导线的路径。
很容易从EPLAN中获得布线清单和连接信息。
通过预定义的路径可以完全自动的对导线和电缆进行布线
线束的直径及导线的长度都是总是最新的
可以追踪合成了整体的线束的任何元素，如导线，电缆终端，连接器等
自动放置缓冲器，制动器
测试功能：检查最小弯曲半径，截面（包括美国线规）和线束的碰撞检查，检查线束的直径和长度的限制
二维产品图纸——从1：1的插件板到按照所要求比例的服务手册
自动生成交货日期和材料的计算、重量的计算以及布线和部件清单
引导出机器导线和电缆装配的最佳产品集成的控制文件
亮点
项目管理：在一个线束项目中清晰的管理所有的文档和信息
变量&选项：扩展的变量和选项管理功能
模板：从三维的线束中自动的推导出二维的模板图纸
部件清单：用户定义的材料及部件清单、电缆图纸以及时间、成本和重量的计算
EPLAN Harness proD 2D:独立的二维模板设计，即使没有三维的数据
MCAD集成：通过接口从标准的MCAD系统接受3D数据以及中性的CAD格式
元件数据：标准组件的独立定义,例如连接器，电缆，接头等
数据集成：开放式系统；无缝的集成到产品开发过程（PEP,PDM）
|
| |
|
| |
|
|
|
|
|
